KEIHIN FCRD FALLSTROM VERGASER ERSATZTEILE
KEIHIN FCRD DOWNDRAFT CARBURETOR SPARE PARTS
1030-850-2000
POS. 5 in Zeichnung/Drawing
GASSCHIEBERDECKEL
TOP COVER
FCR28-FCR33
1031-805-2000
POS. 6 IN ZEICHNUNG / DRAWING
GASSCHIEBERDECKEL DICHTUNG
TOP COVER GASKET
FCR28-FCR33
1030-855-2000
POS. 5 in Zeichnung/Drawing
GASSCHIEBERDECKEL
TOP COVER
FCR35-FCR41
1031-806-2000
POS. 6 IN ZEICHNUNG / DRAWING
GASSCHIEBERDECKEL DICHTUNG
TOP COVER GASKET
FCR35-FCR41
1031-807-2000
POS. 6 IN ZEICHNUNG / DRAWING
GASSCHIEBERDECKEL DICHTUNG
TOP COVER GASKET
FCR41
1031-807-2000 (Kopie)
POS. 6 IN ZEICHNUNG / DRAWING
GASSCHIEBERDECKEL DICHTUNG
TOP COVER GASKET
FCR41
0136-807-1100
POS. 8 in Zeichnung/Drawing
INBUSSSCHRAUBE M4x10
ALLEN BOLT M4x10
FCR28-FCR41
0136-808-1100
POS. 9 in Zeichnung/Drawing
INBUSSSCHRAUBE M4x8
ALLEN BOLT M4x8
FCR28-FCR41
1190-979-2300
POS. 10 in Zeichnung/Drawing
BOWDENZUGHALTER
THROTTLE CABLE BRACKET
FCR28-FCR33
1190-981-2100
POS. 10 in Zeichnung/Drawing
BOWDENZUGHALTER
THROTTLE CABLE BRACKET
FCR35-FCR41
1190-981-2200
POS. 10 in Zeichnung/Drawing
BOWDENZUGHALTER
THROTTLE CABLE BRACKET
FCR35-FCR41
1190-981-2300
POS. 10 in Zeichnung/Drawing
BOWDENZUGHALTER
THROTTLE CABLE BRACKET
FCR35-FCR41
1190-988-2100
POS. 10 in Zeichnung/Drawing
BOWDENZUGHALTER
THROTTLE CABLE BRACKET
FCR35-FCR41
1190-988-2200
POS. 10 in Zeichnung/Drawing
BOWDENZUGHALTER
THROTTLE CABLE BRACKET
FCR35-FCR41
1190-A33-2100
POS. 10 in Zeichnung/Drawing
BOWDENZUGHALTER
THROTTLE CABLE BRACKET
FCR35-FCR41
1190-A33-2200
POS. 10 in Zeichnung/Drawing
BOWDENZUGHALTER
THROTTLE CABLE BRACKET
FCR35-FCR41
1190-A33-2300
POS. 10 in Zeichnung/Drawing
BOWDENZUGHALTER
THROTTLE CABLE BRACKET
FCR35-FCR41
1190-A77-2100
POS. 10 in Zeichnung/Drawing
BOWDENZUGHALTER
THROTTLE CABLE BRACKET
FCR35-FCR41
1190-B84-2100
POS. 10 in Zeichnung/Drawing
BOWDENZUGHALTER
THROTTLE CABLE BRACKET
FCR35-FCR41
0136-803-1100
POS. 11 in Zeichnung/Drawing
INBUSSSCHRAUBE MIT U-SCHEIBE
ALLEN SCREW WITH WASHER
FCR28-FCR41
1118-958-7000
POS. 13 in Zeichnung/Drawing
KUNSTSTOFF ANLAUFSCHEIBE
PLASTIC THRUST WASHER
FCR28-FCR41
1305-932-2001
POS. 14 in Zeichnung/Drawing
GASSCHIEBERFEDER
THROTTLE VALVE RETURN SPRING
FCR28-FCR41
0301-092-7000
POS. 15 in Zeichnung/Drawing
KUNSTSTOFF ANLAUFSCHEIBE
PLASTIC THRUST WASHER
FCR28-FCR41
1061-815-2100
POS. 16 in Zeichnung/Drawing
GASSCHIEBERHEBEL KOMPLETT
THROTTLE VALVE LEVER COMPLETE
FCR28-FCR33
0208-811-1101
POS. 17 in Zeichnung/Drawing
EINSTELLSCRAUBE SYNCHRONISATION
ADJUSTING SCREW SYNCHRONISATION
FCR28-FCR41
1061-816-2100
POS. 16 in Zeichnung/Drawing
GASSCHIEBERHEBEL KOMPLETT
THROTTLE VALVE LEVER COMPLETE
FCR35-FCR41
1034-836-2000
POS. 18 in Zeichnung/Drawing
KONTERSCHRAUBE SYNCHRONISATION
LOCK SCREW SYNCHRONISATION
FCR28-FCR33
N501-18
POS. 19 in Zeichnung/Drawing
GASSCHIEBER
THROTTLE VALVE
FCR28-FCR33
N501-20
POS. 19 in Zeichnung/Drawing
GASSCHIEBER
THROTTLE VALVE
FCR35-FCR41
1119-803-7002
POS. 20 in Zeichnung/Drawing
ROLLE / GASSCHIEBER
ROLLER / THROTTLE VALVE
FCR28-FCR41
1609-801-2101
POS. 21 in Zeichnung/Drawing
UNTERDRUCKPLATTE / GASSCHIEBER
VACUUM PLATE / THROTTLE VALVE
FCR28-FCR33
1609-802-2101
POS. 21 in Zeichnung/Drawing
UNTERDRUCKPLATTE / GASSCHIEBER
VACUUM PLATE / THROTTLE VALVE
FCR35-FCR41
1099-816-6001
POS. 22 in Zeichnung/Drawing
UNTERDRUCKDICHTUNG / GASSCHIEBER
VACUUM SEAL / THROTTLE VALVE
FCR28-FCR33
1099-817-6000
POS. 22 in Zeichnung/Drawing
UNTERDRUCKDICHTUNG / GASSCHIEBER
VACUUM SEAL / THROTTLE VALVE
FCR35-FCR41
N427-90
POS. 23 in Zeichnung/Drawing
DÜSENNADEL
JET NEEDLE
FCR28-FCR33
N427-OC
POS. 23 in Zeichnung/Drawing
DÜSENNADEL
JET NEEDLE
FCR35-FCR41
0403-802-1000
POS. 24 in Zeichnung/Drawing
SEGERING / DÜSENNADEL
E-RING / JET NEEDLE
FCR28-FCR41
1421-801-2000
POS. 25 in Zeichnung/Drawing
SICHERUNGSSCRAUBE / DÜSENNADEL
LOCK SCREW / JET NEEDLE
FCR28-FCR41
1154-835-2100
POS. 26 in Zeichnung/Drawing
NADELDÜSE
NEEDLE JET
FCR28-FCR41
TOP-FCR-LLLS
POS. 30a in Zeichnung/Drawing
LEERLAUFLUFTSCHRAUBE KIT
PILOT AIR SCREW KIT
FCR28-FCR41
N446-05A00
POS. 32 in Zeichnung/Drawing
GEMISCHSCHRAUBE
PILOT SCREW
FCR28-FCR41
16075-KG8-9010-M1
POS. 34 in Zeichnung/Drawing
O-RING / GEMISCHSCHRAUBE
O-RING / PILOT SCREW
FCR28-FCR41
0301-803-2000
POS. 35 in Zeichnung/Drawing
U-SCHEIBE / GEMISCHSCHRAUBE
WASHER / PILOT SCREW
FCR28-FCR41
N361-03
POS. 36 in Zeichnung/Drawing
SCHWIMMERNADELVENTIL SITZ 1,0mm - 2,6mm
FLOAT VALVE SEAT 1,0mm - 2,6mm
FCR28-FCR41
N361-04
POS. 36 in Zeichnung/Drawing
SCHWIMMERNADELVENTIL SITZ 3,2mm - 4,0mm
FLOAT VALVE SEAT 3,2mm - 4,0mm
FCR28-FCR41
0118-804-1100
POS. 38 in Zeichnung/Drawing
SCHRAUBE / SCHWIMMERNADELVENTIL
SCREW / FLOAT VALVE SEAT
FCR28-FCR41
16958-397-7710-M1
POS. 37 in Zeichnung/Drawing
O-RING / SCHWIMMERNADEL VENTIL
O-RIng / FLOAT VALVE
FCR28-FCR41
1052-837-2200
POS. 39 in Zeichnung/Drawing
SCHWIMMER
FLOAT
FCR28-FCR41
W9525-25250
POS. 40 in Zeichnung/Drawing
SCHWIMMERWELLE
FLOAT PIN
FCR28-FCR41
93500-04008-1H
POS. 41 in Zeichnung/Drawing
SICHERUNGSSCHRAUBE / SCHWIMMERWELLE
LOCKING SCREW / FLOAT PIN
FCR28-FCR41
16115-ZG8-L100
POS. 42 in Zeichnung/Drawing
SCHWIMMERNADEL 1,0mm - 2,6mm VENTILSITZE
FLOAT NEEDLE 1,0mm - 2,6mm VALVE SEATS
FCR28-FCR41
1062-814-2103
POS. 42 in Zeichnung/Drawing
SCHWIMMERNADEL 3,2mm - 4,0mm VENTILSITZE
FLOAT NEEDLE 3,2mm - 4,0mm VALVE SEATS
FCR28-FCR41
0405-019-1000
POS. 43 in Zeichnung/Drawing
CLIP / SCHWIMMERNADEL
CLIP / FLOAT NEEDLE
FCR28-FCR41
1202-846-6000
POS. 45 in Zeichnung/Drawing
SCHWIMMERKAMMER DICHTUNG
FLOAT BOWL GASKET
FCR28-FCR41
1230-826-2001
POS. 47 in Zeichnung/Drawing
DECKEL / BESCHLEUNIGERPUMPE
COVER / ACCELERATION PUMP
FCR28-FCR41
1201-055-2103
POS. 51 in Zeichnung/Drawing
MEMBRANE / BESCLEUNIGERPUMPE
DIAPHRAGM / ACCELERATION PUMP
FCR28-FCR41
W9353-36000
POS. 52 in Zeichnung/Drawing
U-RING / BESCHLEUNIGERPUMPE DECKEL
U-RING / ACCELERATION PUMP COVER
FCR28-FCR41
1300-142-2000
POS. 53 in Zeichnung/Drawing
FEDER / BESCHLEUNIGERPUMPE MEMBRANE
SPRING / ACCELERATION PUMP DIAPHRAGM
FCR28-FCR41

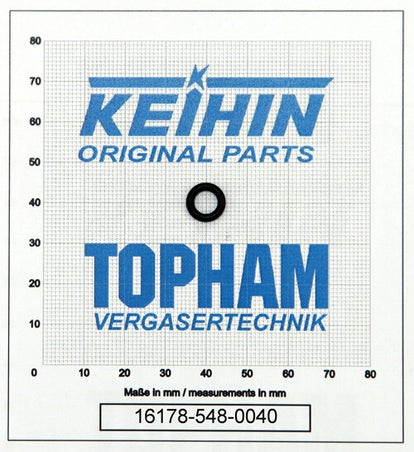

16178-548-0040
POS. 54 in Zeichnung/Drawing
O-RING BESCHLEUNIGERPUMPE / KRAFTSTOFFROHR
O-RING ACCELERATION PUMP / FUEL PIPE
FCR28-FCR41

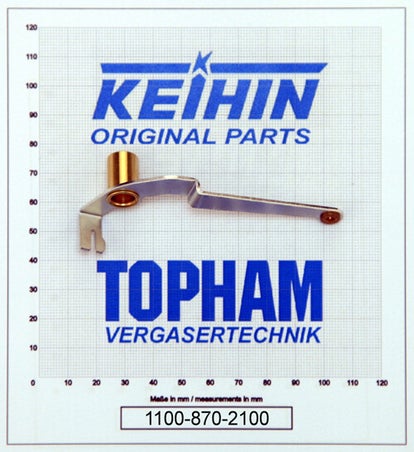

1100-870-2100
POS. 64 in Zeichnung/Drawing
GEBERHEBEL / BESCHLEUNIGERPUMPE
MASTER LEVER / ACCELERATION PUMP
FCR28-FCR41

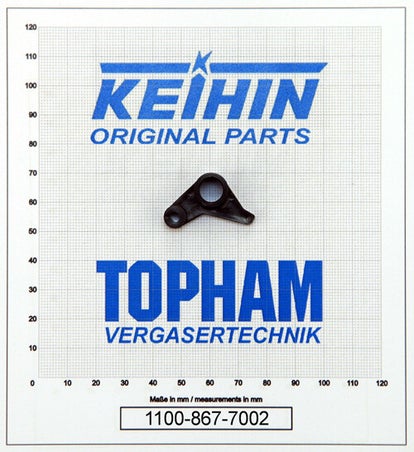

1100-867-7002
POS. 65 in Zeichnung/Drawing
NEHMERHEBEL / BESCHLEUNIGERPUMPE
SLAVE LEVER / ACCELERATION PUMP
FCR28-FCR41

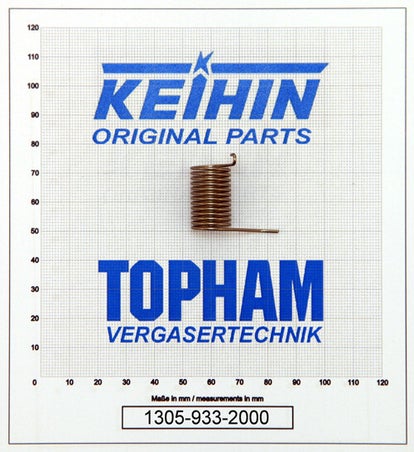

1305-933-2000
POS. 66 in Zeichnung/Drawing
FEDER / BESCHLEUNIGERPUMPE GEBERHEBEL
SPRING / ACCELERATION PUMP MASTER LEVER
FCR28-FCR41

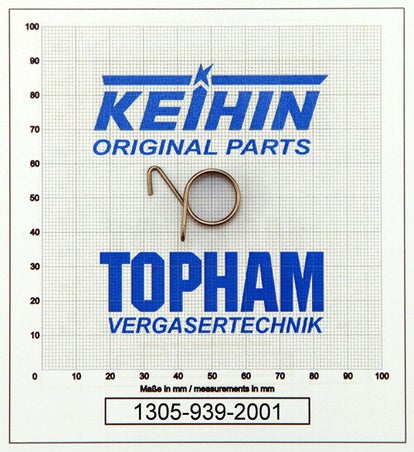

1305-939-2001
POS. 67 in Zeichnung/Drawing
FEDER / BESCHLEUNIGERPUMPE NEHMERHEBEL
SPRING / ACCELERATION PUMP SLAVE LEVER
FCR28-FCR41

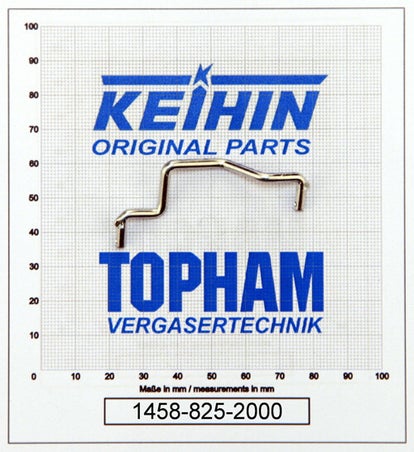

1458-825-2000
POS. 68 in Zeichnung/Drawing
GESTÄNGE / BESCHLEUNIGERPUMPE
CONNECTING ROD / ACCELERATION PUMP
FCR28-FCR41
0301-136-7000
POS. 69 in Zeichnung/Drawing
ANLAUFSCHEIBE / BESCHLEUNIGERPUMPE GELENK
THRUST WASHER / ACCELERATION PUMP JOINT
FCR28-FCR41

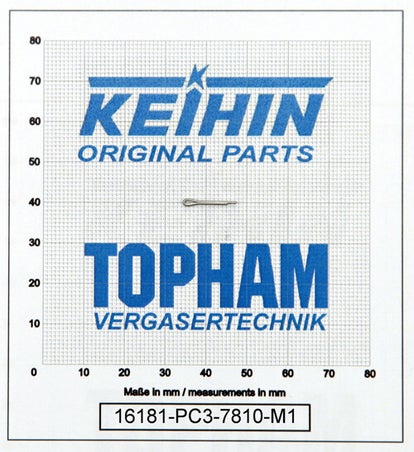

16181-PC3-7810-M1
POS. 70 in Zeichnung/Drawing
SPLINT / BESCHLEUNIGERPUMPE GELENK
SPLINT / ACCELERATION PUMP JOINT
FCR28-FCR41

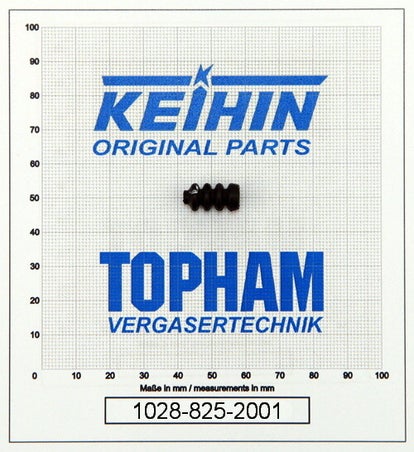

1028-825-2001
POS. 71 in Zeichnung/Drawing
FALTENBALG / BESCHLEUNIGERPUMPE
RUBBER CAP / ACCELERATION
FCR28-FCR41

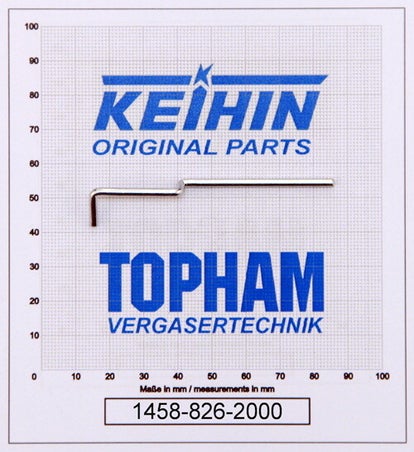

1458-826-2000
POS. 72 in Zeichnung/Drawing
DRUCKSTANGE / BESCLEUNIGERPUMPE
ROD / ACCELERATION PUMP
FCR28-FCR41

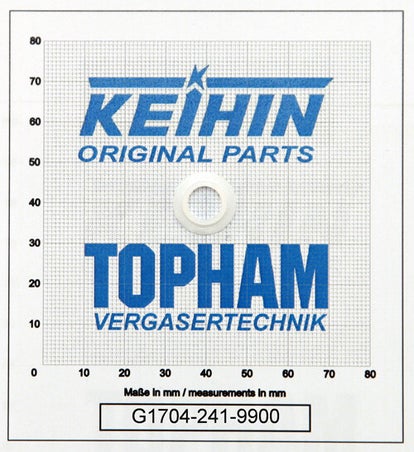

G1704-241-9900
POS. 74 in Zeichnung/Drawing
FEDERFÜHRUNG / BESCHLEUNIGERPUMPE
SPRING GUIDE / ACCELERATION PUMP
FCR28-FCR41

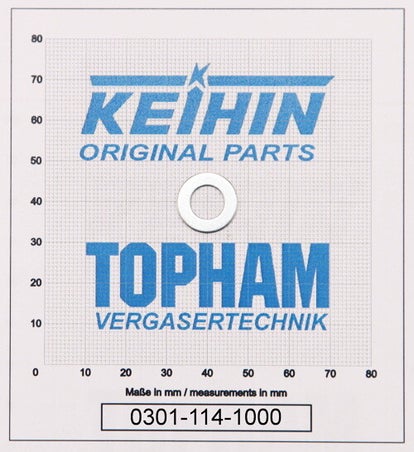

0301-114-1000
POS. 73 in Zeichnung/Drawing
ANLAUFSCHEIBE / BESCHLEUNIGERPUMPE
THRUST WASHER / ACCELERATION PUMP
FCR28-FCR41
0136
POS. 76 in Zeichnung/Drawing
SPANNSCHRAUBE / VERGASERGEHÄUSE
BOLT / CARBURETOR BODY
FCR28-FCR41
N704-010
POS. 77 in Zeichnung/Drawing
HÜLSE OHNE GEWINDE / VERGASERGEHÄUSE
SPACER WITHOUT THREAD / CARBURETOR BODY
FCR28-FCR41
N704-020
POS. 78 in Zeichnung/Drawing
HÜLSE MIT GEWINDE / VERGASERGEHÄUSE
SPACER WITH THREAD / CARBURETOR BODY
FCR28-FCR41
N704-030
POS. 79 in Zeichnung/Drawing
HÜLSE MIT GEWINDE & 6-KANT/ VERGASERGEHÄUSE
SPACER WITH THREAD & HEX / CARBURETOR BODY
FCR28-FCR41
0804-985
POS. 80 in Zeichnung/Drawing
STAUBSCHUTZ / GASSCHIEBERWELLE
DUST CAP / THROTTLE SHAFT
FCR28-FCR41

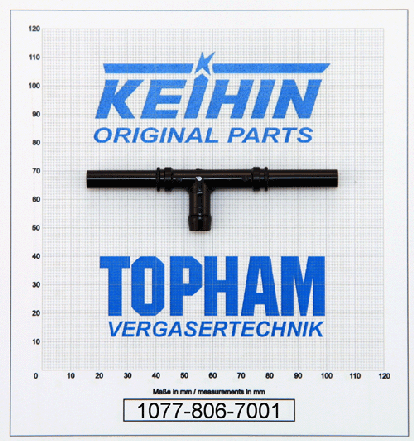

1077-806-7001
POS. 81 in Zeichnung/Drawing
T-STÜCK / SCHWIMMERKAMMER BELÜFTUNG
T-PIECE / FLOAT BODY VENT
FCR28-FCR41

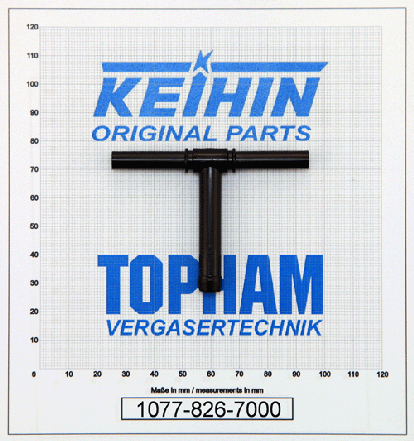

1077-826-7000
POS. 81 in Zeichnung/Drawing
T-STÜCK / SCHWIMMERKAMMER BELÜFTUNG
T-PIECE / FLOAT BODY VENT
FCR28-FCR41

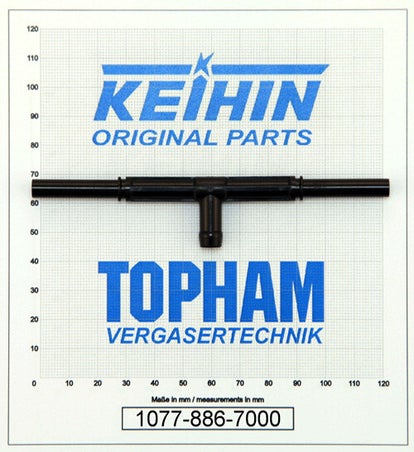

1077-886-7000
POS. 81 in Zeichnung/Drawing
T-STÜCK / SCHWIMMERKAMMER BELÜFTUNG
T-PIECE / FLOAT BODY VENT
FCR28-FCR41

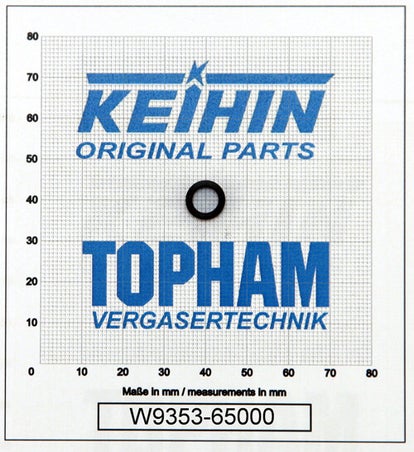

W9353-65000
POS. 82 in Zeichnung/Drawing
U-RING / T-STÜCK SCHWIMMERKAMMER ENTLÜFTUNG
U-RING / T-PIECE FLOAT BODY VENT
FCR28-FCR41

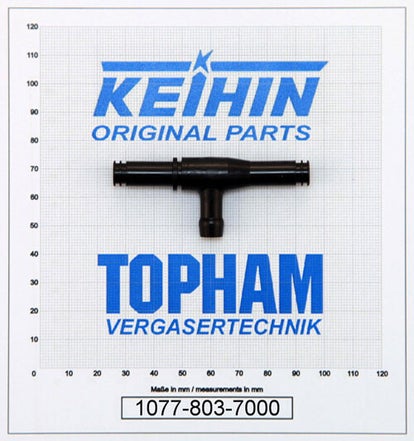

1077-803-7000
POS. 83 in Zeichnung/Drawing
T-STÜCK / KRAFTSTOFFZUFUHR
T-PIECE / FUEL INLET
FCR28-FCR41

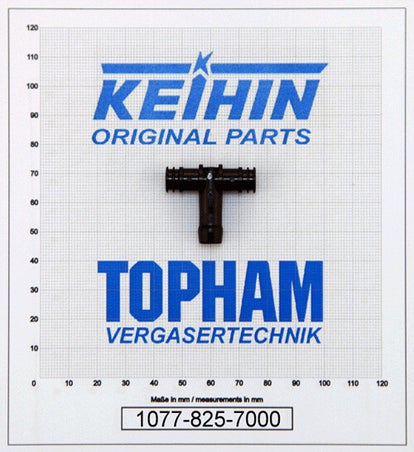

1077-825-7000
POS. 83 in Zeichnung/Drawing
T-STÜCK / KRAFTSTOFFZUFUHR
T-PIECE / FUEL INLET
FCR28-FCR41

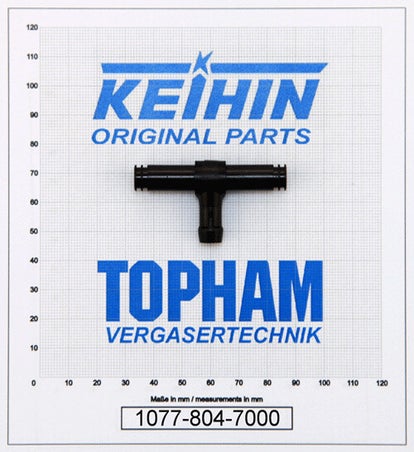

1077-804-7000
POS. 83 in Zeichnung/Drawing
T-STÜCK / KRAFTSTOFFZUFUHR
T-PIECE / FUEL INLET
FCR28-FCR41

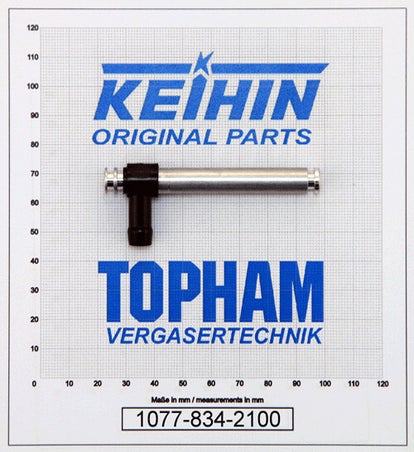

1077-834-2100
POS. 83 in Zeichnung/Drawing
T-STÜCK / KRAFTSTOFFZUFUHR
T-PIECE / FUEL INLET
FCR28-FCR41

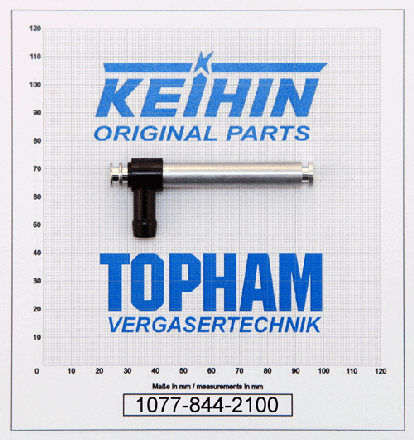

1077-844-2100
POS. 83 in Zeichnung/Drawing
T-STÜCK / KRAFTSTOFFZUFUHR
T-PIECE / FUEL INLET
FCR28-FCR41

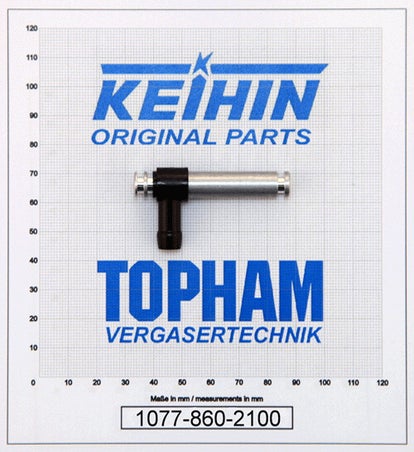

1077-860-2100
POS. 83 in Zeichnung/Drawing
T-STÜCK / KRAFTSTOFFZUFUHR
T-PIECE / FUEL INLET
FCR28-FCR41
