KEIHIN FCR DÜSENNADELN / KEIHIN FCR JET NEEDLES
N427-90
POS. 23 in Zeichnung/Drawing
DÜSENNADEL
JET NEEDLE
FCR28-FCR33
N427-OC-
POS. 23 in Zeichnung/Drawing
DÜSENNADEL
JET NEEDLE
FCR35-FCR41
Keihin Nachrüstvergaser verwenden eine kalibrierte Basis Nadeldüse. Um die Spaltmaße zwischen Nadeldüse und Düsennadel zu variieren, finden ausschließlich Düsennadel mit unterschiedliche Duchmesser Verwendung.
Da die Nadeldüse natürlichen Verschleiß unterliege, ist es sehr wichtig bevor man überhaupt mit Abstimmungsarbeiten beginnt, den Zustand der Nadeldüse zu überprüfen.
Im Zweifel sollte man immer eine neue Nadeldüse verbauen um die Abstimmung auch später immer wiederherstellen zu können.
--------------------------------------------
Keihin aftermarket carburetors use a calibrated base needle jet. To vary the clearance between the needle jet and the jet needle, only jet needles with different diameters are used.
Since the needle jet is subject to natural wear, it is very important to check its condition before starting any tuning work.
If in doubt, always install a new needle jet to ensure you can always restore the original tuning later.
DÜSENNADEL-TABELLE für FCR28 - FCR33 VERGASER
Düsennadel Typ N427-90-Größe ( 3 Kennbuchstaben )
Die Größe/Konfiguration der Düsennadel setzt sich aus folgende 3 Kennbuchstaben zusammen
und kann individuel zusammengestellt werden:
1. Kennbuchstabe: Winkel A
2. Kennbuchstabe: Länge L1
3. Kennbuchstabe: Durchmesser D
Beispiel zur Bestimmung eine Düsennadel ( siehe auch Tabelle )
Winkel der Düsennadel A 1°15´ = 1. Kennbuchstabe F
Länge der Düsennadel L1 63,20mm = 2. Kennbuchstabe: M
Düsennadel Durchmesser D 2,735mm = 3. Kennbuchstabe: P
Düsennadel Bestellnummer: N427-90-FMP
Kennzeichnung der Düsennadel: 90FMP

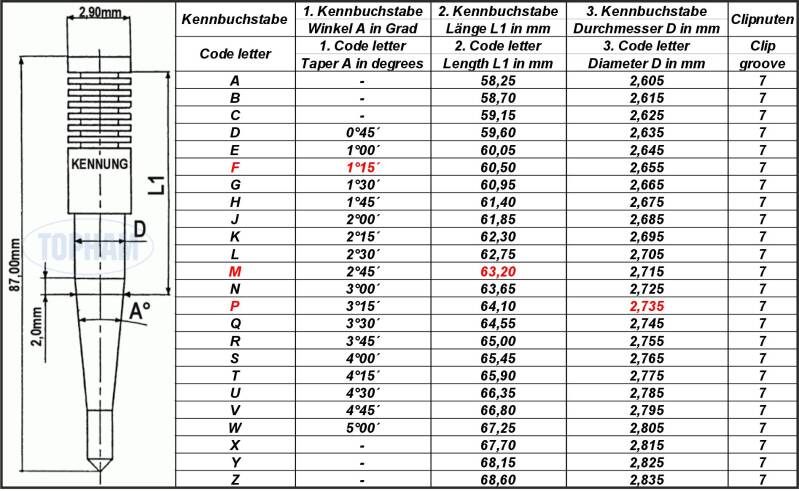

JET NEEDLE CHART for FCR28 - FCR33 CARBURETORS
Jet needle type N427-90-size ( 3 code letter )
The size/configuration of the jet needle is composed of the following three code letters
and can be customized:
1. Code letter: Taper A
2. Code letter: Length L1
3. Code letter: Diameter D
Example for determinating a jet needle ( see also chart )
Taper of the jet needle A 1°15´ = 1. Code letter F
Length of the jet needle L1 63,20mm = 2. Code letter: M
Diameter of the jet needle D 2,735mm = 3. Code letter: P
Jet needle part number: N427-90-FMP
Marking on the jet needle: 90FMP
DÜSENNADEL-TABELLE für FCR 35 - FCR41 VERGASER
Düsennadeltyp N427-OC-Größe ( 3 Kennbuchstaben )
Die Größe/Konfiguration der Düsennadel setzt sich aus folgende 3 Kennbuchstaben zusammen
und kann individuel zusammengestellt werden:
1. Kennbuchstabe: Winkel A
2. Kennbuchstabe: Länge L1
3. Kennbuchstabe: Durchmesser D
Beispiel zur Bestimmung eine Düsennadel ( siehe auch Tabelle )
Winkel der Düsennadel A 1°15´ = 1. Kennbuchstabe F
Länge der Düsennadel L1 79,15mm = 2. Kennbuchstabe: M
Düsennadel Durchmesser D 2,735mm = 3. Kennbuchstabe: P
Düsennadel Bestellnummer: N427-OC-FMP
Kennzeichnung der Düsennadel: OCFMP

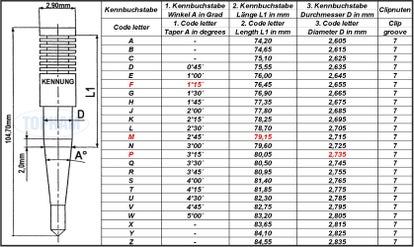

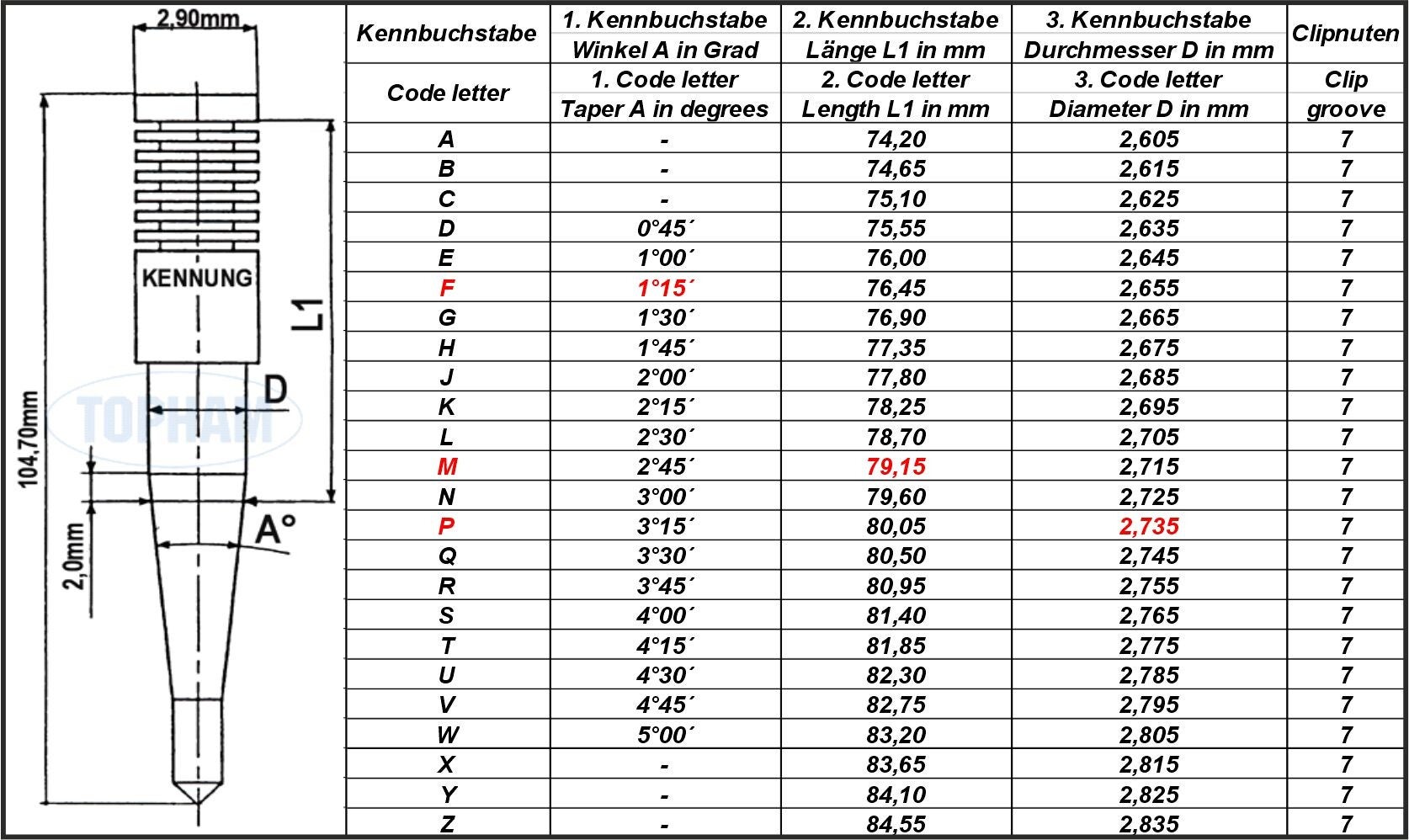

JET NEEDLE CHART for FCR35 - FCR41 CARBURETORS
Jet needle type N427-OC-size ( 3 code letter )
The size/configuration of the jet needle is composed of the following three code letters
and can be customized:
1. Code letter: Taper A
2. Code letter: Length L1
3. Code letter: Diameter D
Example for determinating a jet needle ( see also chart )
Taper of the jet needle A 1°15´ = 1. Code letter F
Length of the jet needle L1 79,15mm = 2. Code letter: M
Diameter of the jet needle D 2,735mm = 3. Code letter: P
Jet needle part number: N427-OC-FMP
Marking on the jet needle: OCFMP
