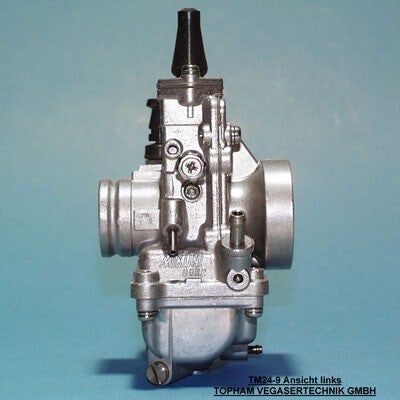

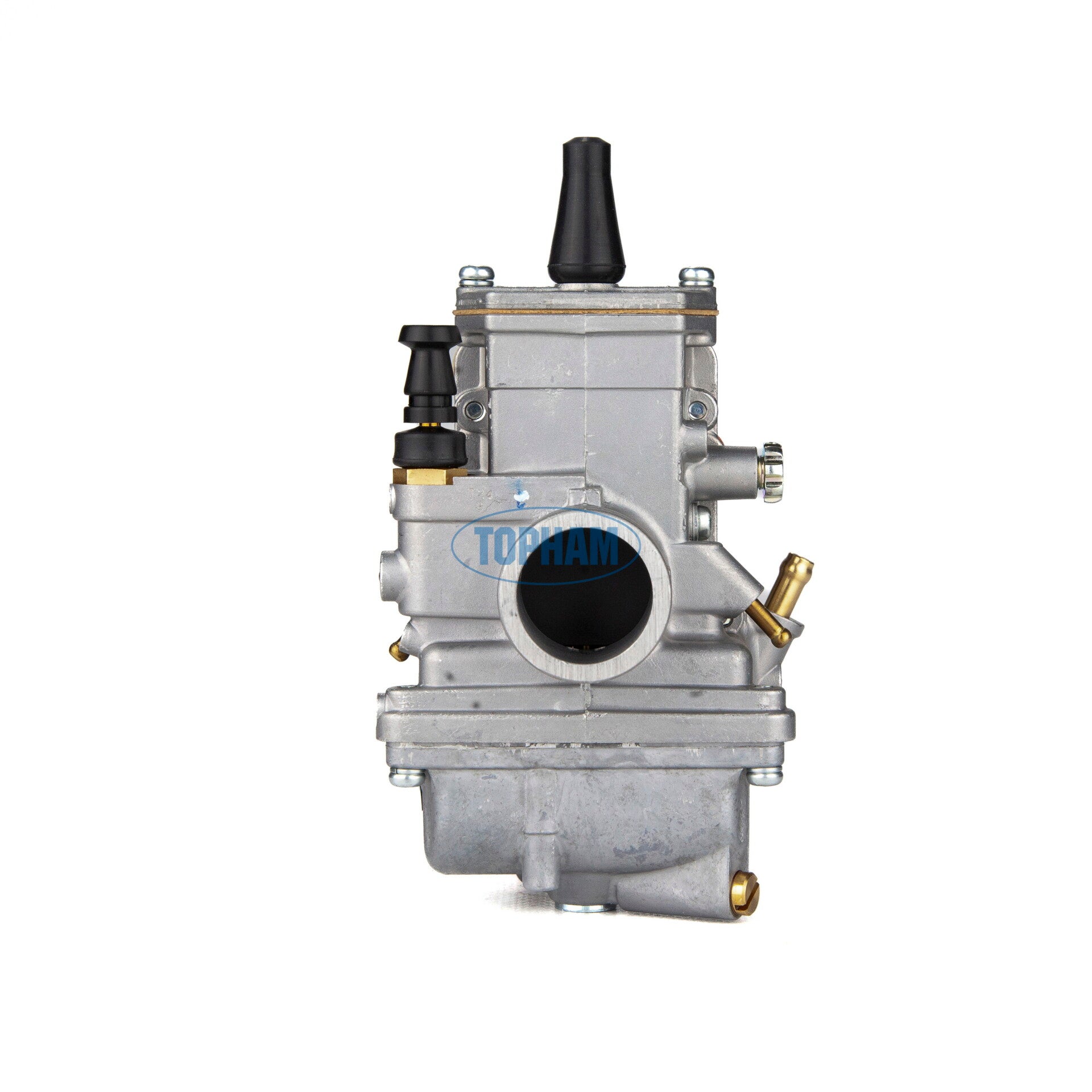

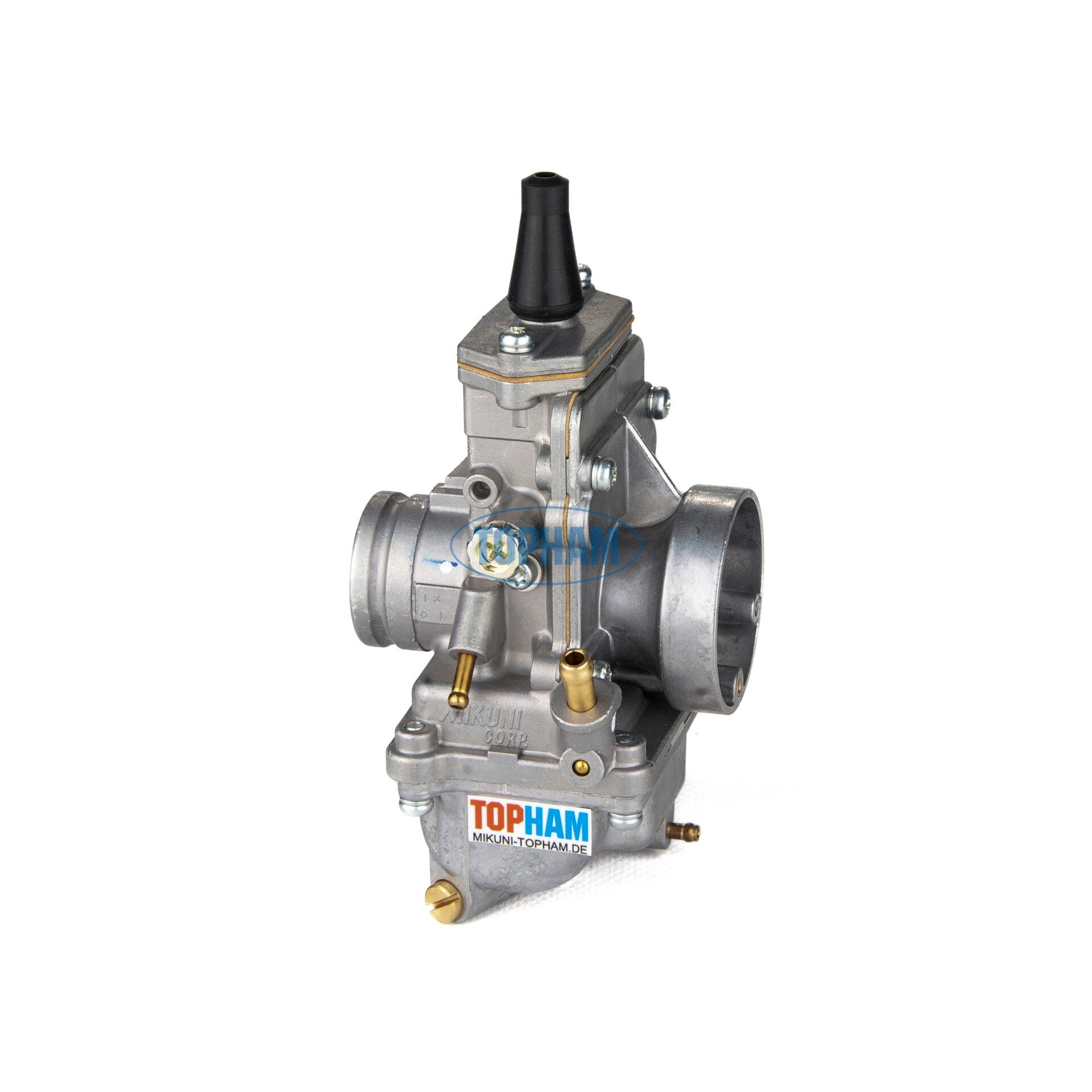

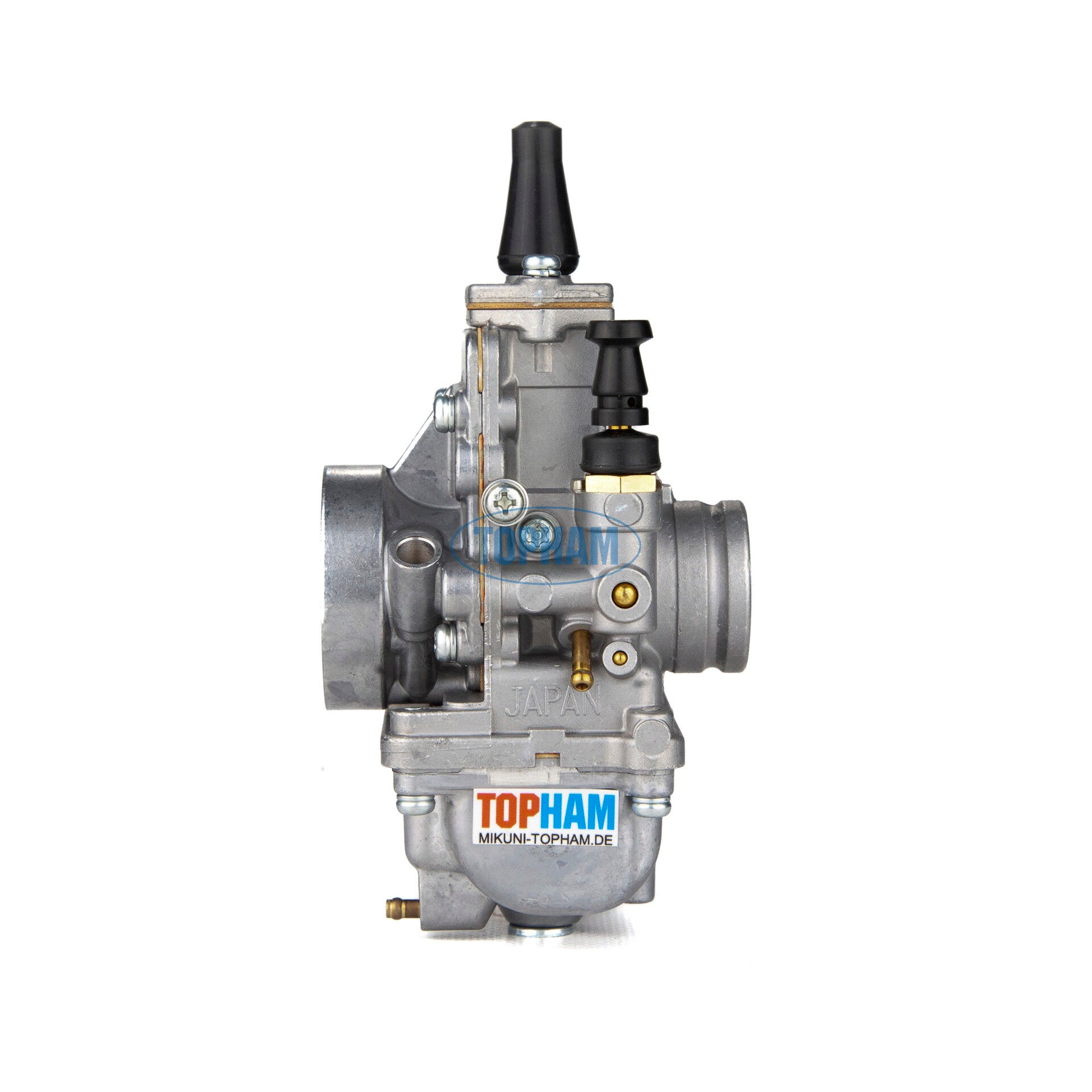

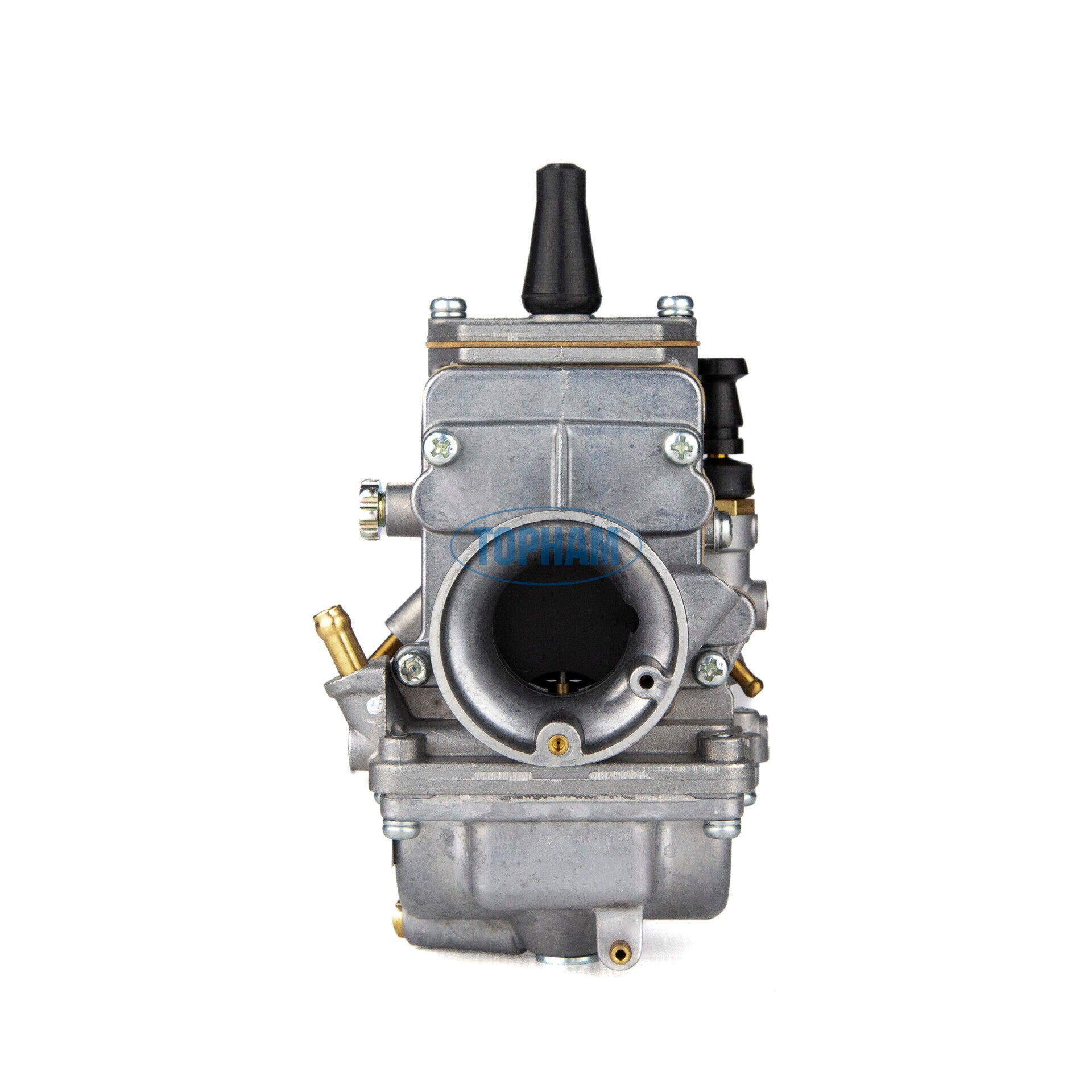

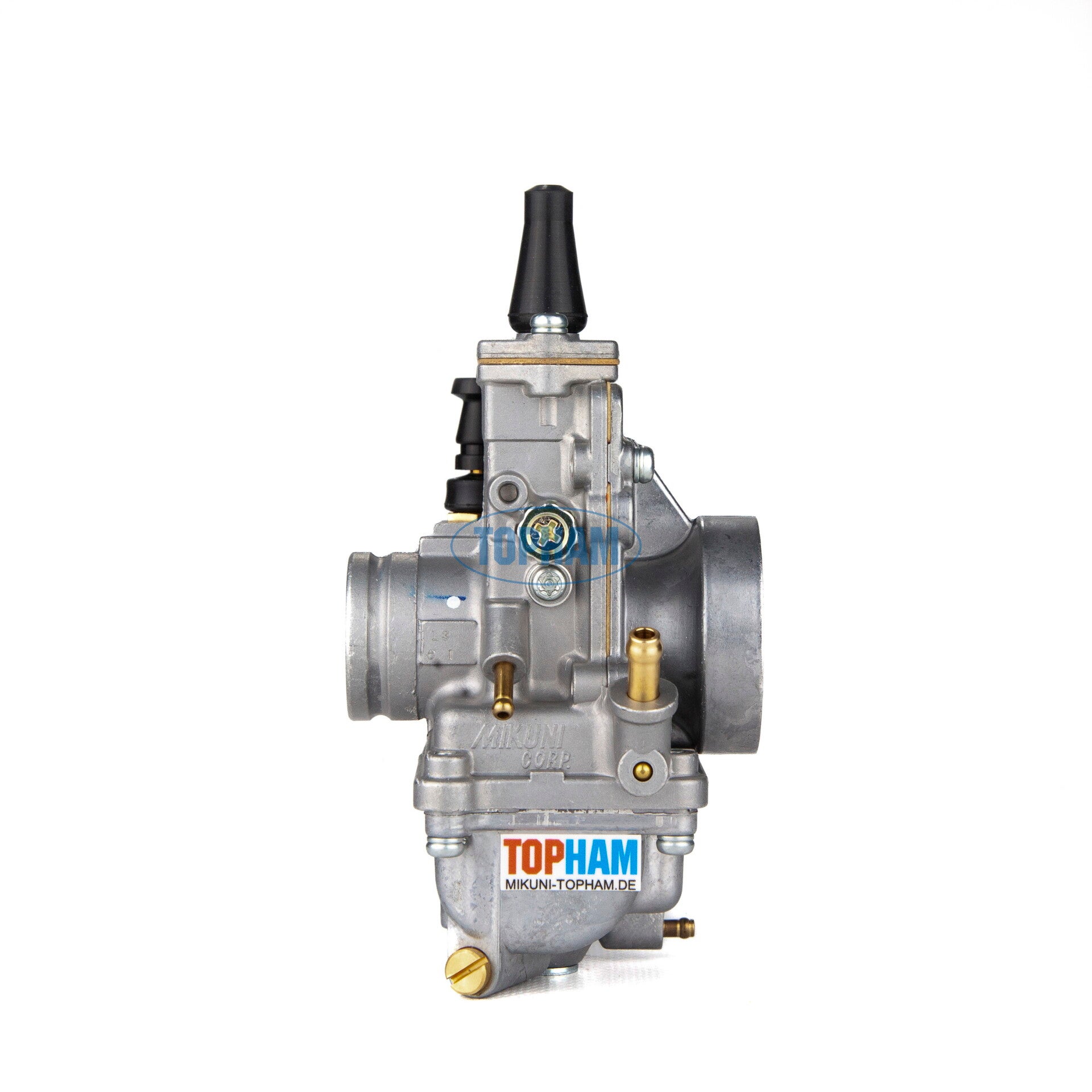

TM24-9
| BAUTEIL - ITEM | GRÖßE/EINSTELLUNG - SIZE / SETTING | BESTELLNUMMER / ORDER NUMBER |
|---|---|---|
| DÜSENNADEL / JET NEEDLE | 5N14-3 | J8-5N14 |
| EINSPRITZROHR | - | - |
| GASSCHIEBER / THROTTLE VALVE | 3,0 | 832-30005-3,0 |
| HAUPTDÜSE / MAIN JET | 190 | 4/042-190 |
| HAUPTLUFTDÜSE / MAIN AIR JET | 0,5 eingepresst / press-fit | - |
| LEERLAUFDÜSE / PILOT JET | 15 | VM22/210-15 |
| LEERLAUFLUFTDÜSE / PILOT AIR JET | - | - |
| LEERLAUFLUFTSCHRAUBE / PILOT AIR SCREW | 1,25 Umdrehung raus / 1,25 turns out | VM20/584 |
| NADELDÜSE / NEEDLE JET | Q-0 ( Serie 454 / series 454 ) | 784-21005-Q-0 |
| POWER JET DÜSE / POWER JET JET | - | - |
| SCHWIMMERNADEL VENTIL / FLOAT VALVE | 2,5 | VM24/557-2,5 |
| STARTERDÜSE / STARTER JET | 30 eingepresst / press-fit | - |
| BENZINZUFHR / FUEL FITTING | links / left | - |
| CHOKEBETÄTIGUNG / CHOKE OPERATION | rechts ( Knopf ) / right ( knob ) | - |
| DURCHMESSER VORNE / DIAMETER FRONT | 31mm | - |
| DURCHMESSER HINTEN / DIAMETER REAR | 44mm | - |
| GESAMTLÄNGE / OVERALL LENGTH | 75mm | - |
| LUFTSCHRAUBE / AIR SCREW | right / right | - |
| SCHWIMMERSTAND / FLOAT HEIGHT | 21mm | - |
| STANDGASSCRAUBE / IDLE SCREW | links / left | - |
